地下管線探測儀 YT-DGDA

型號：YT-DGDA

產品描述：產品概述：云唐YT-DGDA型全頻管線探測儀是專業管線探測、管線管理與維護、市政規劃建設、供電單位、動土施工等設計地下管線的單位探測輸油（氣）管道、給水、排水、燃氣、熱力、工業等各種管道以及電力、電信等各類電纜的理想設備，是管線儀更新換代的**選擇。儀器特點：【詳情】更新時間：2025-08-30

咨詢熱線：13371098225 在線咨詢技術熱線

文字詳情圖片詳情文件下載

產品概述：

云唐YT-DGDA型全頻管線探測儀是專業管線探測、管線管理與維護、市政規劃建設、供電單位、動土施工等設計地下管線的單位探測輸油（氣）管道、給水、排水、燃氣、熱力、工業等各種管道以及電力、電信等各類電纜的理想設備，是管線儀更新換代的**選擇。

儀器特點：

1、采用DSP處理器，運算速度快，精度更高；

2、帶有導向功能指標管線走向，定位更快；

3、采用10W寬頻發射機，適應各種環境的探測；

4、接收機和發射機都采用鋰電池組供電，節能環保，每年可節省3000-5000元的電池費用。

工作原理：

全頻管線探測儀采用電磁探測地下管線，通過發射機對金屬管線施加信號，在金屬管線中生成管線電流并在管線周圍產生二次磁場，通過接收機在地面測定管線的二次磁場，從而準確地確定管線的位置，埋深、走向、路徑和信號電流強度。

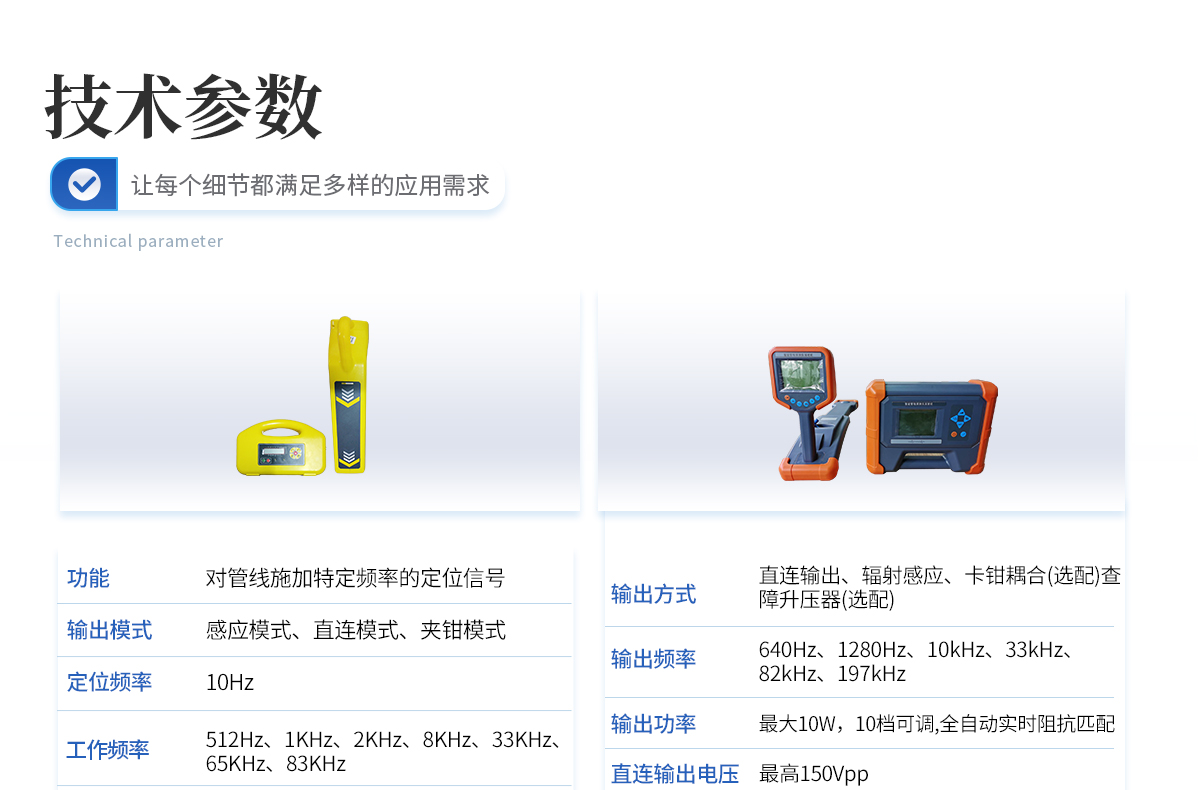

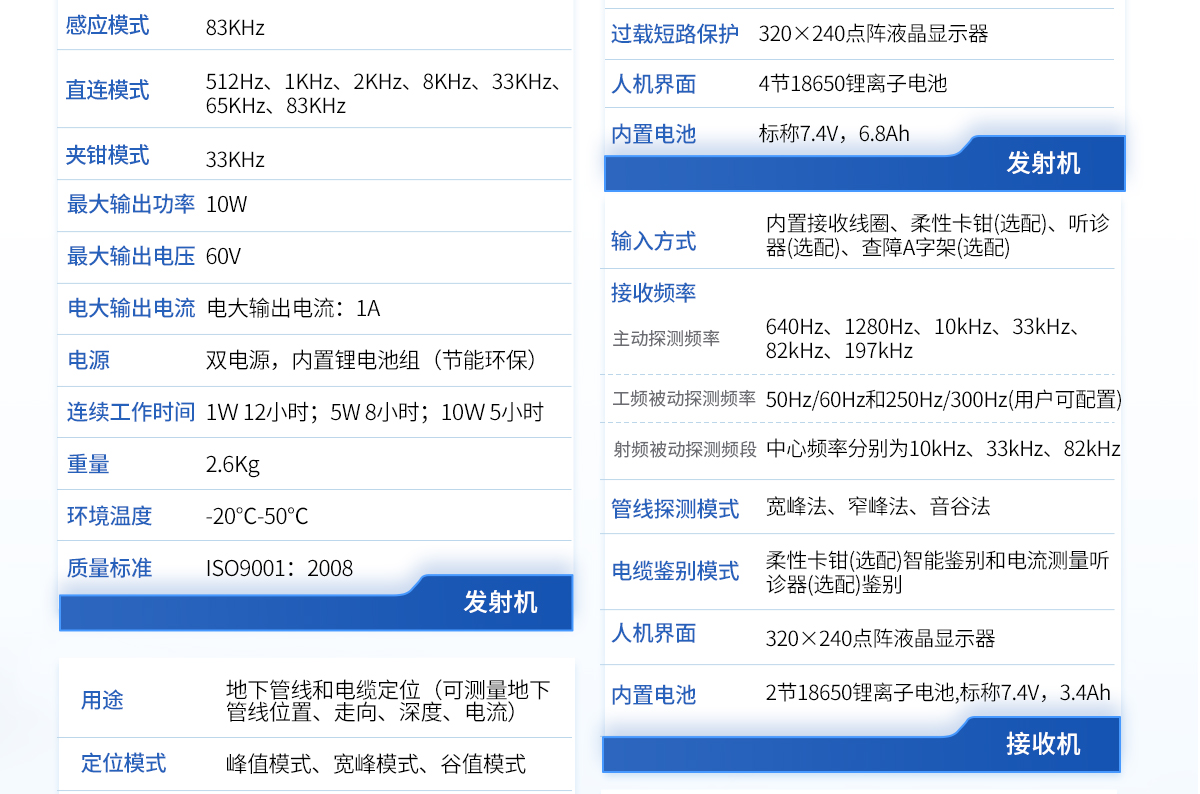

技術參數：

1.發射機：
功能：對管線施加特定頻率的定位信號
輸出模式：感應模式、直連模式、夾鉗模式
定位頻率：5Hz
工作頻率：512Hz、1KHz、33KHz、83KHz
不同模式的頻率配置：
感應模式：83KHz
直連模式：512Hz、1KHz、33KHz、83KHz
夾鉗模式：33KHz
**輸出功率：10W
**輸出電壓：60V
電大輸出電流：1A
電源：雙電源，內置鋰電池組（節能環保）
連續工作時間：1Ｗ 12小時；5W 8小時；10Ｗ 5小時。
重量：2.6Kg
環境溫度：-20℃-50℃
質量標準：ISO9001：2008

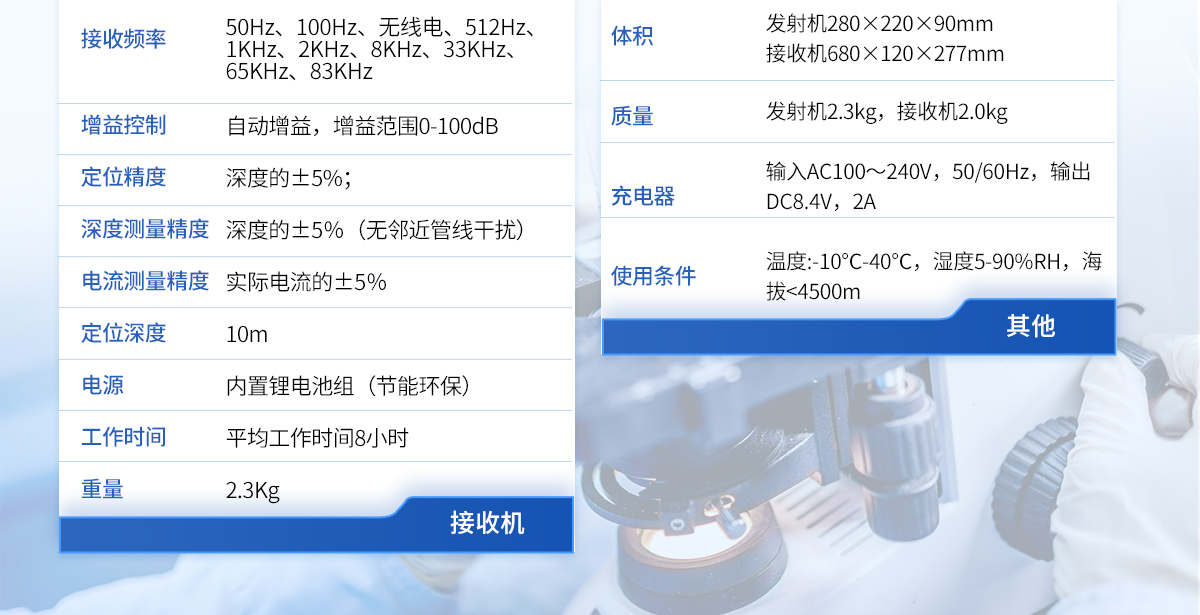

2.接收機：
用途：地下管線和電纜定位（可測量地下管線位置、走向、深度、電流）
定位模式：
峰值模式：使用兩個水平線圈
寬峰模式：使用一個水平線圈
谷值模式：使用一個垂直線圈，具有左右導向功能
接收頻率：50Hz、512Hz、1KHz、33KHz、83KHz。
增益控制：自動增益，增益范圍0-100dB
定位精度：深度的±5%；
深度測量精度：深度的±5％（無鄰近管線干擾）
電流測量精度：實際電流的±5％
定位深度：6m
電源：內置鋰電池組（節能環保）
工作時間：平均工作時間8小時
重量：2.3Kg
環境溫度：-20℃-50℃

標準配置：

10W寬頻大功率發射機，全頻接收機、夾鉗、直連線、接地棒、發射機充電器、接收機充電器、包裝箱、使用手冊。

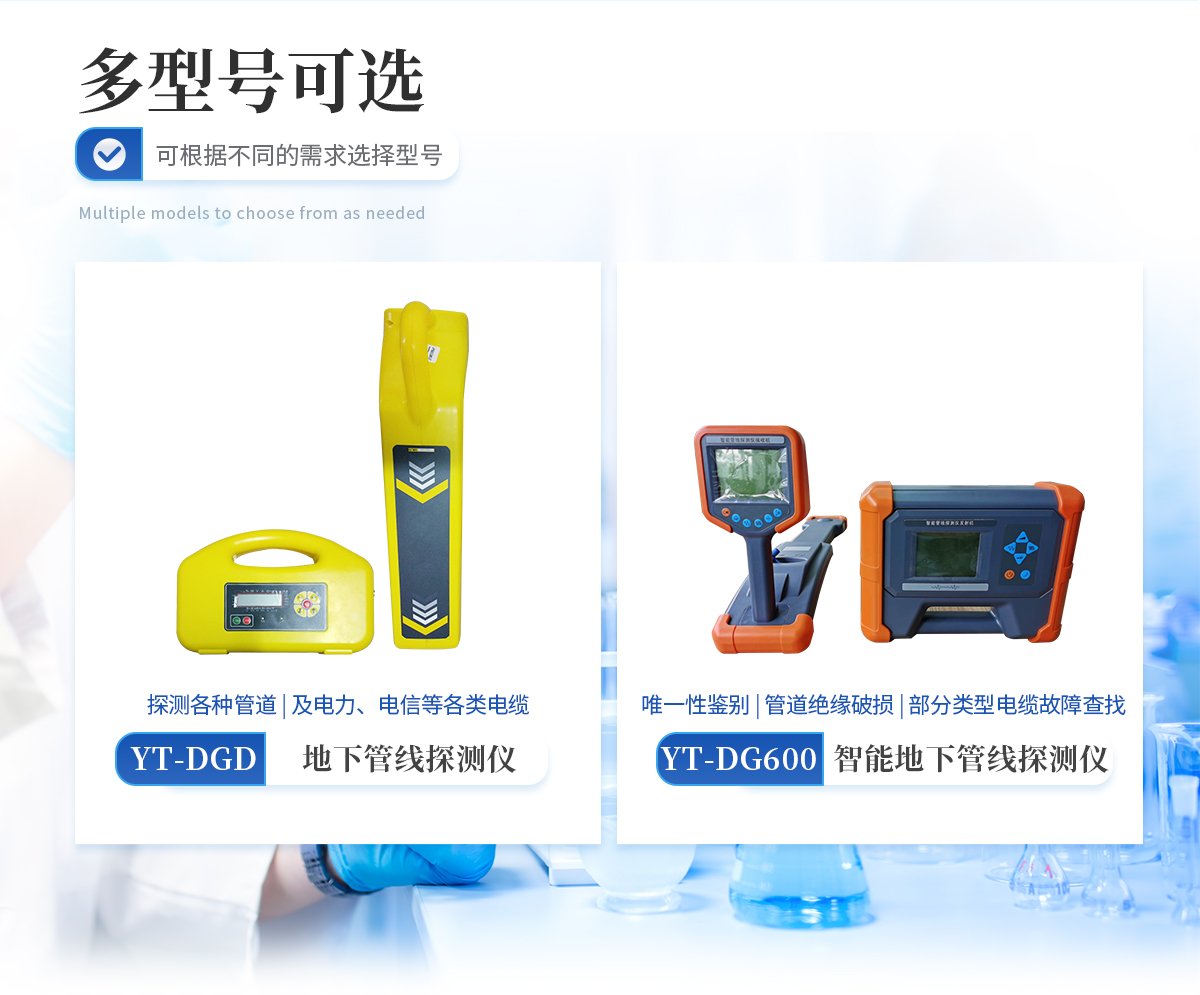

YT-DGD系列地下管線探測儀
技術參數	A	B	C	D	E	H
定位頻率	5	6	7	8	10	11
頻率	512、1K、33K、83K	512、1K、33K、83K	512、1K、33K、83K	512、1K、33K、65K、83K	512、1K、2K、8K、33K、65K、83K	128、512、1K、2K、8K、33K、65K、83K
被動頻率	50Hz	50Hz100Hz	50Hz100Hz無線電	50Hz100Hz無線電	50Hz100Hz無線電	50Hz 100Hz無線電
電源濾波器	×	×	√	√	√	√
故障頻率（個）	×	×	×	×	2	3
故障查找	×	×	×	×	√	√
鋰電池組	√	√	√	√	√	√
A字架	×	×	×	×	√	√
定位深度（m）	6	8	10	10	10	10
GPS定位	×	×	×	√	√	√
距離顯示	×	×	×	√	√	√
數據存儲	×	×	×	√	√	√
藍牙功能	×	×	×	√	√	√
探測測繪一體	×	×	×	×	×	√
